 cablage ventilateur carburateur

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
mamac 39

avatar

Nombre de messages : 191
Age : 56
Date d'inscription : 15/11/2010
Localisation : jura

MessageSujet: Re: cablage ventilateur carburateur   Lun 10 Oct 2011, 17:12

Moi si il sorte un model Batterie V6 je suis partant LOL yesss whaou
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: sonde pour carburateur   Mer 14 Mar 2012, 16:19

dans le même genre, il y a aussi cette sonde, plus simple d'aprovisionnement:

Sonde chez conrad

Le principe: contact fermé en basse température et s'ouvre lorsque la température atteind le seuil de déclenchement, c'est pas le contraire sur nos X?
Revenir en haut Aller en bas
BRUNO17

avatar

Nombre de messages : 1723
Age : 49
Date d'inscription : 21/09/2007
Localisation : charente maritime

MessageSujet: Re: cablage ventilateur carburateur   Mer 14 Mar 2012, 21:45

exact accro , sur nos x elle se ferme à 65° et s'ouvre lorsque la t° est redescendu à 55°

mais tu peux te servir de cette sonde ' conrad ' pour commander un relais inverseur qui fermera le circuit original
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://brunox19.skyrock.com/
Invité
Invité



MessageSujet: interrupteur thermique   Lun 26 Mar 2012, 20:13

j'ai trouvé ces interrupteurs thermique sur ebay:
http://cgi.ebay.fr/Interrupteur-a-Thermostat-NO-klixon-50-C-/110493447583?pt=FR_YO_MaisonJardin_Bricolage_InstallationElectrique&hash=item19b9ec359f
avec une petite adaptation mécanique pour le maintien sur le carbu, il devrai faire l'affaire.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: cablage ventilateur carburateur   Dim 22 Avr 2012, 21:15

Voici mon montage de remplacement de l’interrupteur , c'est en alu pour une bonne conduction thermique, cela a l'air de fonctionner le ventilateur se déclenche ... j'ai pris la valeur de 60°.


Revenir en haut Aller en bas
Jéjé125tc
Modérateur
avatar

Nombre de messages : 5279
Age : 44
Date d'inscription : 14/05/2007
Localisation : Essonne (France)

MessageSujet: Re: cablage ventilateur carburateur   Lun 23 Avr 2012, 05:09

Superbe montage, tu vas en sauver, des X, grâce à ton astuce !
Bravo !

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thibou

avatar

Nombre de messages : 663
Age : 43
Date d'inscription : 13/04/2008
Localisation : Bruxelles

MessageSujet: Re: cablage ventilateur carburateur   Lun 23 Avr 2012, 05:52

ACro a écrit:
Voici mon montage de remplacement de l’interrupteur , c'est en alu pour une bonne conduction thermique, cela a l'air de fonctionner le ventilateur se déclenche ... j'ai pris la valeur de 60°.

On dirait une paumelle (charnière) de porte. C'est cela ???

Bravo pour ton truc, cela sera bien utile ! bravo2
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cloches-boudart.be
Invité
Invité



MessageSujet: Re: cablage ventilateur carburateur   Lun 23 Avr 2012, 10:45

Effectivement j'ai utilisé du profil ALU pour faire des charnières que l'on trouve en grande surface de bricolage et du profil rond de 10mm.
Il faut par contre trouver un taraud et une filière de 10/100.
J'ai donc taraudé l'intérieur de la charnière, et un coup de filière sur le profil rond.
le montage fait quelques €...
Revenir en haut Aller en bas
thierry1500

avatar

Nombre de messages : 897
Age : 53
Date d'inscription : 12/10/2010
Localisation : seine et marne 77

MessageSujet: Re: cablage ventilateur carburateur   Lun 23 Avr 2012, 11:23

cheers Un grand merci pour ce montage !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pp91

avatar

Nombre de messages : 936
Age : 53
Date d'inscription : 12/02/2008
Localisation : Essonne/Deux-Sèvres

MessageSujet: Re: cablage ventilateur carburateur   Mar 24 Avr 2012, 21:00

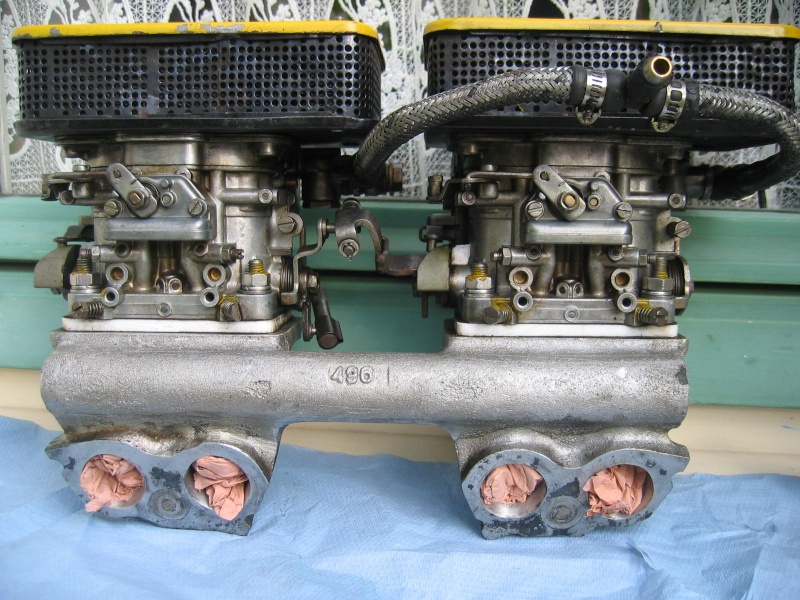

Pour mon kit double carbu n'ayant pas le choix j'avais adapté ça,
fonctionnement impecable



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jona77

avatar

Nombre de messages : 118
Age : 32
Date d'inscription : 14/09/2013
Localisation : seine et marne

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 05:49

bonjour
petit déterrage!!!
je recherche une photo (ou schéma) qui montre les fils correspondant à la sonde du carburateur, je n'ai plus de sonde et juste un fils qui se trouve à coté du carbu.

je précise pour une 1300 cc !!!!!

étant un grand fan d’interrupteur!!! lol! , y'a t'il possibilité de remplacé cette sonde par ce dernier, et ou le brancher???

merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JLouis42
Modérateur
avatar

Nombre de messages : 2133
Age : 66
Date d'inscription : 18/06/2008
Localisation : St Etienne - Loire

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 06:43

Le ventilateur de carbu est commandé par un relais alimenté par le +12V permanent (avant contact).
La bobine de ce relais est aussi alimentée par le +12V permanent et reboucle la masse au travers du thermo-contact sur la semelle du carbu.
Le fil que tu trouves près de ton carbu est donc très probablement le fil qui vient de la bobine du relais et qui était branché sur le thermo-contact.

Si tout le reste marche bien, tu peux faire l'essai de faire toucher l'extrémité libre de ce fil sur une masse: ton ventilo de carbu devrait se mettre en route.

Puisqu'il te manque le thermo-contact, tu peux essayer d'en trouver un chez les spécialistes de la X1/9; mais je crois me souvenir qu'il est difficile à dénicher.
A défaut tu peux acheter dans le commerce un "thermo-contact extérieur", voici par exemple un lien http://www.gbsalpine.com/fr/collection_part/electro/thermo.html
Je déconseille un inter pour remplacer le thermo-contact: ça oblige à ramener un fil dans l'habitacle, percer un trou pour l'inter et le risque est de l'oublier en marche et donc de vider la batterie; ce risque n'existe pas avec le thermo-contact puisque le carbu aura généralement refroidi avant que la batterie ne soit vidée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
david14

avatar

Nombre de messages : 1987
Age : 44
Date d'inscription : 01/09/2007
Localisation : Calvados

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 07:12

vu le bruit de la soufflerie , le risque de l'oublier est faible à moins d'être un peu sourd lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
BRUNO17

avatar

Nombre de messages : 1723
Age : 49
Date d'inscription : 21/09/2007
Localisation : charente maritime

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 08:50

On doit pouvoir la remplacer par cette sonde de marea brava , bravo td
Reference FAE 35855 ou fiat 46409675
Filetage en 8x125 et température de fermeture a 60°
Il n'y a que le connecteur à couper



seule inconnue la t° de ré-ouverture !!!


Dernière édition par BRUNO17 le Jeu 19 Juin 2014, 19:25, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://brunox19.skyrock.com/
Thibou

avatar

Nombre de messages : 663
Age : 43
Date d'inscription : 13/04/2008
Localisation : Bruxelles

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 18:57

Bonne nouvelle, la sonde de température de carbu se retrouve en neuf ou en d'époque maís non utilisé chez certains de nos fournisseurs pros habituels :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cloches-boudart.be
jona77

avatar

Nombre de messages : 118
Age : 32
Date d'inscription : 14/09/2013
Localisation : seine et marne

MessageSujet: Re: cablage ventilateur carburateur   Jeu 19 Juin 2014, 20:33

super!!! je teste cela la prochaine fois

je vous explique pourquoi!!! hier, j'ai sortie la x pour faire le tour du patté de maison, bref nikel, moteur tourne!!
allé je me lance, je vais faire un tour un petit peu plus loin. arrivé au stop sur une zone commercial, moteur cale et impossible de redémarré!!!! 15 minutes avant de pouvoir redémarrer!! un petit flip!!!

donc si je suis le principe que tu ma donné Jlouis, juste à mettre le fils à la masse et si je souhaite mettre un inter, juste l'interposé sur le fils!!!

pour la sonde, il m'en reste une qui provient du système de refroidissement des injecteurs de uno turbo ie 1400cc.
par contre je ne connais pas les température de déclenchement et de coupure

merci pour les infos
@+
jona
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JLouis42
Modérateur
avatar

Nombre de messages : 2133
Age : 66
Date d'inscription : 18/06/2008
Localisation : St Etienne - Loire

MessageSujet: Re: cablage ventilateur carburateur   Ven 20 Juin 2014, 06:55

Bon déjà il faut régler le premier problème: ton moteur a calé après un petit temps de fonctionnement ce qui n'est pas normal (sauf faute d'embrayage bien sur! ça peut arriver à tout le monde). Les pistes classiques passent par un allumage, une richesse et un ralenti bien réglés et après faut voir les symptômes. Le problème de la commande du ventilateur de carbu est secondaire par rapport au premier: ce n'est qu'un "gadget" (bien utile cependant) pour éviter la montée en température dans le compartiment moteur, ouvrir le capot moteur en s'arrêtant aura le même résultat positif sur le redémarrage à chaud...

Si le filetage corresponds essaie la sonde que tu as en stock, tu n'a rien à perdre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thibou

avatar

Nombre de messages : 663
Age : 43
Date d'inscription : 13/04/2008
Localisation : Bruxelles

MessageSujet: Re: cablage ventilateur carburateur   Ven 20 Juin 2014, 09:12

Bien d'accord avec Jean-Louis.

Cela fait 3 ans que je roule sans la sonde de température de carbu, je viens seulement d'en remettre une par acquit de conscience, mais je n'ai pas eu le moindre problème de démarrage à chaud sans soufflerie...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cloches-boudart.be
VIPER
Utilisateur PRO
Utilisateur PRO
avatar

Nombre de messages : 1510
Age : 62
Date d'inscription : 02/10/2009
Localisation : PUY DE DOME

MessageSujet: Re: cablage ventilateur carburateur   Ven 20 Juin 2014, 12:09

Le moteur a calé, 15 mn pour redémarrer, cela ne vient pas de la sonde du ventilateur.
Mettre un interrupteur pour faire fonctionner le ventilateur de carburateur, cela veut dire que tu n'a pas compris le fonctionnement de cette sonde, et surtout encore moins son utilité.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.x19autos.com
jona77

avatar

Nombre de messages : 118
Age : 32
Date d'inscription : 14/09/2013
Localisation : seine et marne

MessageSujet: Re: cablage ventilateur carburateur   Ven 20 Juin 2014, 21:10

je vais suivre vos conseil!!!
réglé mon problème de calage en premier lieux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Herod



Nombre de messages : 1021
Date d'inscription : 12/09/2013

MessageSujet: Re: cablage ventilateur carburateur   Mar 15 Juil 2014, 18:45

Salut à tous,

Après lecteur du post, j'aimerais savoir si quelqu'un peut me dire comment tester le relais et la sonde car après branchement ce matin, le ventilo ne se déclenche pas. Est-ce le relais qui est fumé ou la sonde ? That is the question !...Ou encore la température de déclenchement qui n'a pas été atteinte... Pourtant j'ai roulé et ai fait tourné au ralenti un bon moment...
Avant de faire une connerie en faisant toucher n'importe quels fils, je préfère demander aux sages de ce forum !!  study   Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laurent 74

avatar

Nombre de messages : 389
Age : 49
Date d'inscription : 11/11/2011
Localisation : ANNEMASSE (Haute-Savoie)

MessageSujet: Re: cablage ventilateur carburateur   Mar 15 Juil 2014, 19:40

Hello Herod !

Je te conseille de prendre les 2 fils branchés sur la sonde et de les relier en direct car normallement ça doit démarrer comme ça.

Si ce n'est pas le cas, regarder alors la connectique sur le relais et le bon fonctionnement de ce dernier (met du 12V sur la bobine pour voir déjà si tu l'entend coller)

Si ce n'est pas le cas, le relais est peut-être défectueux...

Bonne chance !  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Herod



Nombre de messages : 1021
Date d'inscription : 12/09/2013

MessageSujet: Re: cablage ventilateur carburateur   Mar 15 Juil 2014, 20:28

Hello Laurent !

Merci pour ton aide ! Je ferai le test des fils de la sonde en direct. En revanche, peux-tu me préciser sur quelle cosse dois-je envoyer du 12 V pour vérifier que le petit clic se produit dans le relais ??

Quoi qu'il en soit, j'ai un autre relais s'il s'avère que c'est lui le fautif !

Merci encore !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JLouis42
Modérateur
avatar

Nombre de messages : 2133
Age : 66
Date d'inscription : 18/06/2008
Localisation : St Etienne - Loire

MessageSujet: Re: cablage ventilateur carburateur   Mer 16 Juil 2014, 06:29

Le plus souvent le câblage des bornes est gravé sur le boitier du relais lui-même.
Sinon bien souvent aussi les bornes sont repérées avec les nombres "85", "86", "87" & "30"
La bobine de commande est entre les bornes 85 et 86, tu branches donc le 85 au +12V & le 86 à la masse (ou l'inverse c'est sans importance).
Ca c'est le montage pour s'affranchir de la sonde de pied de carbu (pour vérifier le relais sans être perturbé par un défaut éventuel de la sonde)
C'est dans cette configuration que tu dois entendre (ou sentir avec le doigt posé sur le boitier) la fermeture de l'interrupteur commandé par cette bobine.
Cet interrupteur se trouve entre les bornes 87 & 30.
Lorsque tu as vérifié que le relais est OK il faudra intercaler relier la sonde à la borne 86, puisque le rôle de cette sonde est de connecter 86 à la masse à partir d'une certaine température du pied de carbu.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thibou

avatar

Nombre de messages : 663
Age : 43
Date d'inscription : 13/04/2008
Localisation : Bruxelles

MessageSujet: Re: cablage ventilateur carburateur   Mer 16 Juil 2014, 07:01

Bref, comme expliqué par le schéma de la page 1...

 caf
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.cloches-boudart.be
Contenu sponsorisé




MessageSujet: Re: cablage ventilateur carburateur

Revenir en haut Aller en bas

cablage ventilateur carburateur
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» cablage ventilateur carburateur
» panne abs ventilation verrou colonne schema cablage scenic 2
» divers pièces
» [VW golf 1 1.8l gti] shema électrique allumage
» [RCH] schéma elec ventilateur

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum de la Fiat Bertone X1/9 :: Technique :: Électricité-
Sauter vers:
