MessageSujet: Fiche..?   Sam 03 Aoû 2013, 09:05

Bonjour à tous !

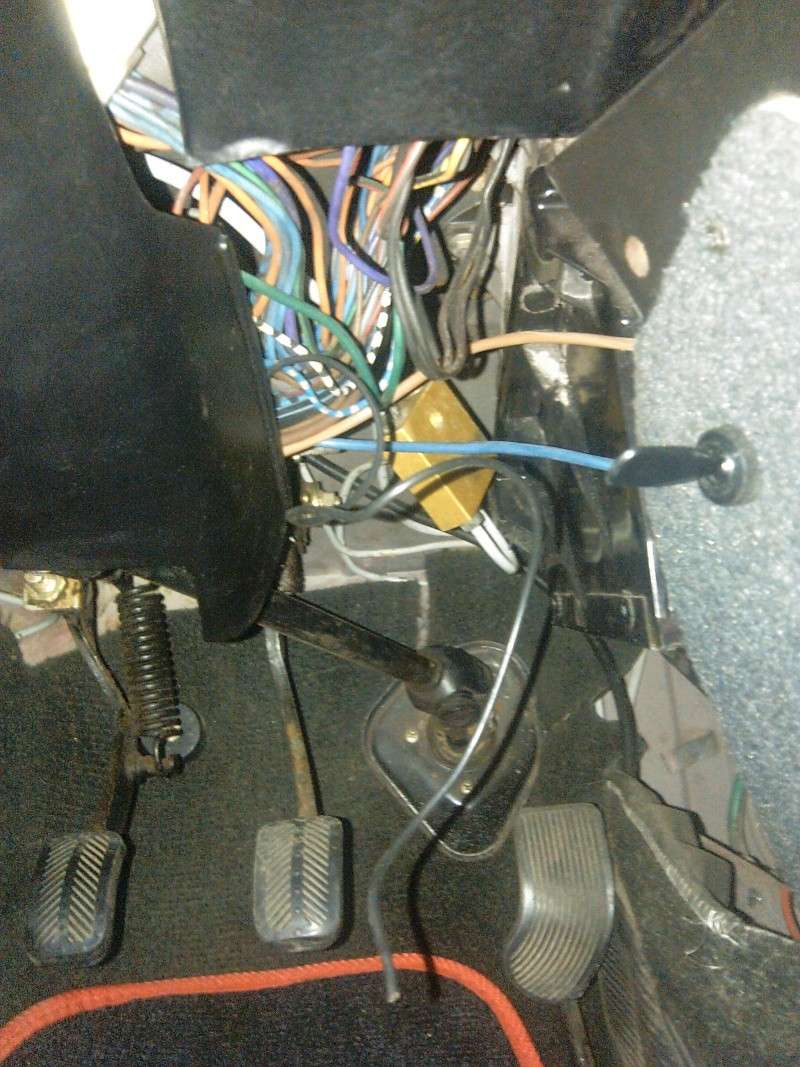

Hier en regardant sous mon pédalier j'ai trouvé 2 fiches ainsi que le fil dans cette position.

Le fil ne doit pas à être raccordé à l'autre fiche..?

A quoi tout cela sert-il ?

Bien à vous.

" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
BRUNO17

avatar

Nombre de messages : 1723
Age : 49
Date d'inscription : 21/09/2007
Localisation : charente maritime

MessageSujet: Re: Fiche..?   Sam 03 Aoû 2013, 15:58

Je crois que tu as un fusible à l'interireur de la partie marron
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://brunox19.skyrock.com/
hardstyle123

avatar

Nombre de messages : 416
Age : 31
Date d'inscription : 30/08/2012
Localisation : Huy

MessageSujet: Re: Fiche..?   Dim 04 Aoû 2013, 18:47

D'accord Smile

Mais à quoi sert ces 2 fiches..? Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hardstyle123

avatar

Nombre de messages : 416
Age : 31
Date d'inscription : 30/08/2012
Localisation : Huy

MessageSujet: Re: Fiche..?   Dim 24 Nov 2013, 23:44

Serait-ce en rapport avec le compteur ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Lun 25 Nov 2013, 19:52

Bonjour,
J'ai cette photo où l'on voit ces 2 fiches :

Je regarde si j'ai autre chose.


Dernière édition par bourdon41 le Lun 25 Nov 2013, 20:09, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Lun 25 Nov 2013, 19:53

Et voilà leur connexion :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
hardstyle123

avatar

Nombre de messages : 416
Age : 31
Date d'inscription : 30/08/2012
Localisation : Huy

MessageSujet: Re: Fiche..?   Lun 25 Nov 2013, 19:56

Merci Bourdon. Je le raccorderais et je verrais si cela change quelque chose
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Lun 25 Nov 2013, 20:08

Ce ne sont pas des fusibles mais les résistances additionnelles pour l'intensité des lampes du tableau de bord.
Le fil bleu-blanc est relié à l'inter à 3 positions des lampes d'éclairage du tableau de bord.
L'un des fils rouge-blanc également.
L'autre fil rouge-blanc va à une prise à 6 cosses sous le tableau de bord
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
marag

avatar

Nombre de messages : 245
Date d'inscription : 29/12/2012
Localisation : Hauts de seine (92)

MessageSujet: Re: Fiche..?   Mer 03 Sep 2014, 23:33

bourdon41 a écrit:
Et voilà leur connexion :

Bonjour,
Savez vous a quoi sert le fil noir de faible section que l'on voit "passer" le long de ces résistances sur l'image ci dessus

Sur mon véhicule se fil pendouille (?)


De l'autre coté de la console j'ai également un fil de même section (petite) de couleur marron dans le même état a quoi sert il ?


Et finalement sur un des torons allant àla boite à fusible j'ai deux fils "zébrés" ainsi qu'un noir de faible section également qui sont non connectés connaissez vous leurs fonctions ? Dans le cercle rouge de l'image ci dessous



Par avance merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 07:12

Bonjour,

Le noir, certainement un fil de masse.

Moi j'ai trouvé ça dans mes notes si ça peut t'aider (ce que j'appelle une petite centrale clignotante n'en est certainement pas une, c'est juste un pense bête pour le remontage) :

Ce serait lié au voyant de frein à main.

Blanc annelé noir
part de la Petite Centrale Clignotante voyant frein à main (SIDEA 8F 12V 10W LFM (idem 79 et 84) → Grande Prise rouge (2) → Contacteur frein à main

Bleu annelé blanc
part de la Petite Centrale Clignotante voyant frein à main (SIDEA 8F 12V 10W LFM (idem 79 et 84) → prise blanche 6 trous (témoin tableau de bord) →

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
marag

avatar

Nombre de messages : 245
Date d'inscription : 29/12/2012
Localisation : Hauts de seine (92)

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 07:42

Merci Bourdon41
Cela va bien m'orienter dans mes recherches.
Si je trouve je m'etterais à jour ce post.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 09:00

Sur cette photo (modèle 79) on voit bien un bleu et blanc associé à un fil blanc et noir, maintenant, est-ce les bons ?:



Je regarde ce que j'ai d'autre qui peut t'aider
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 09:04

Tu as également 2 fils bleu et blanc qui vont à la prise blanche derrière le tableau de bord

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 09:10

également un fil bleu et blanc qui part du fusible n° 9



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 09:12

et voila un branchement de la "petite capsule" sur la côté de la boite à relais et fusibles


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://icsunonove.canalblog.com/
VIPER
Utilisateur PRO
Utilisateur PRO
avatar

Nombre de messages : 1510
Age : 62
Date d'inscription : 02/10/2009
Localisation : PUY DE DOME

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 12:43

C'est la centrale clignotante du frein à main
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.x19autos.com
bourdon41

avatar

Nombre de messages : 1697
Age : 63
Date d'inscription : 28/10/2010
Localisation : Vendômois

MessageSujet: Re: Fiche..?   Jeu 04 Sep 2014, 13:47

Merci Claude, donc je n'avais pas tout faux... Very Happy
