hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 30 Mai 2015, 13:33

45mat87 pourrais tu détailler ton opération pour enlever les tulipes ? Ou met tu ton m8 ? Merci
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeLun 01 Juin 2015, 09:16

Bien je vais essayer de détailler l'opération de démontage de la tulipe.( des photos la prochaine fois car je ne l'ai pas sous la main.

LA tulipe passe à travers le carter de la boite (étancher par un joint spi) et travers le planetaire.

elle et retenue par un clip après le planétaire.

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0710

Pour l'extraire je visse l'extracteur à choc dans l'un des M8 de la tulipe (la ou tu visse le cardan)

un choc et normalement elle sort.

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0711
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeVen 05 Juin 2015, 08:16

Elles ne veulent vraiment rien savoir. Mon beau père a fabriquer un support avec œillet dans lequel on y glisseras chaque vis et où on fixera le dom dom verdict ce soir. Je croise les doigts
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeVen 05 Juin 2015, 09:40

Le clip est peut être mal placé tape légèrement sur la fusé comme pour la faire rentrer et fait la tournée pur essayé de "déplacer" le clip.

de toute manière ta fusée doit avoir du jeu (preuve qu'elle n'est pas collée.

Après c'est un problème de clip mal positionné.... Sad

Bon courage
Revenir en haut Aller en bas
ALAIN

ALAIN


Nombre de messages : 3964
Age : 63
Date d'inscription : 04/04/2009
Localisation : nanton 71240

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeVen 05 Juin 2015, 17:20

le mieux est de faire un outil vissé tout le tour du manchon et qui tire bien au milieu de l'axe
je ne sais pas si je m'exprime clairement scratch
Revenir en haut Aller en bas
http://bruchon-competition.e-monsite.com/
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeVen 05 Juin 2015, 18:21

Le problème n'est pas de tirer dans l'axe ou pas le problème c'est la position du clip de retenu. Si c'est la partie ouverte du clip qui sort de la fusée il se coince dans le pignon et la tout est bloqué.
Sinon on peut aussi visser de vis longue à travers la fusée et en appuies sur la boîte.
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 06 Juin 2015, 15:43

En appui sur la boîte.. Ca me ferait peur vu que les carters sont en alu.

Une tulipe de sortie ! Ouff Mais on a du faire le choix du marteau à inertie.. àprès 5 chocs elle est sortie mon mécano n'était pas fort chaud. Celle de l'autre côté ne veut rien savoir du tout on a essayé de la chasser par l'intérieur mais rien n'y fait.

Mon mécano me parle d'essayer un Dégrippant "choc thermique" qu'en pensez-vous ?

Et au pire ?

Merci :-)
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 06 Juin 2015, 19:57

Parfait,
Si tu peu enlever le clip de l'intérieur tu devrait avoir us de faciliter à démonté la tulipe.
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: C   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeDim 07 Juin 2015, 09:28

De l intérieur le clips n est pas visible :-(. Et pour passer un outil la dedans la galère
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeJeu 02 Juil 2015, 09:18

La tulipe est enlevée ! Hourraaa :-)
Revenir en haut Aller en bas
JLouis42
Modérateur
JLouis42


Nombre de messages : 2607
Age : 72
Date d'inscription : 18/06/2008
Localisation : St Etienne - Loire

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeJeu 02 Juil 2015, 12:15

Bravo!!!
Comment as-tu fait?

_________________
nettoyage de la boite de vitesses (5) - Page 3 Signat10 Vendue à un autre passionné du modèle en mars 2021.
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 04 Juil 2015, 12:39

J'ai été chez un spécialiste Fiat Garage démolition. Il l'a eue en 2 minutes.. Levier maillet.. à croire qu'ils savent où bien frapper. Maintenant "plus qu'à" remplacer tous les roulements par des neufs que j'ai réussi aussi à obtenir.

L'espoir d'apercevoir le jour ou je reroulerais avec ma X renaît :-D

45mat. comment as-tu procéder pour retirer les anciennes bagues de roulement ? Tournevis ?

Revenir en haut Aller en bas
JLouis42
Modérateur
JLouis42


Nombre de messages : 2607
Age : 72
Date d'inscription : 18/06/2008
Localisation : St Etienne - Loire

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 04 Juil 2015, 13:19

Eh oui, même si on aime bien bricoler (et ce n'est pas un reproche: je suis admiratif de ce que réalise de "simples" amateurs) chacun son métier. Quelqu'en soit la méthode, te voilà sur la bonne voie pour continuer....
... et puis 2 min de spécialiste, ça ne devrait pas te coûter trop cher Very Happy

_________________
nettoyage de la boite de vitesses (5) - Page 3 Signat10 Vendue à un autre passionné du modèle en mars 2021.
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeSam 04 Juil 2015, 13:23

Franchement ? Il n'a rien voulu !

Il reste encore des passionnés qui ne deviennent pas extra commerçant comme certains..

J'espère être sur la route dans un mois max.. J'espère hihi
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeDim 19 Juil 2015, 07:58

Bonjour à tous,
hier reprise du montage de la boite.

la pignonnerie à retrouver sa place, le joint est posé et le carter retrouve sa place, serrage des vis à 25 Nm.

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0425

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0426

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0427


montage des segments d'arrêt sur les roulements

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0428

Montage du carter avec sont joint puis le pignon de 5eme, synchro et fourchette

Montage des billes et des ressort, le plus gros pour la 5eme te MA.puis la plaque de retenue avec sont joint

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0431


nettoyage de la boite de vitesses (5) - Page 3 Dsc_0429

serrage des écrous à 120 Nm et sertissage et enfin le couvercle et sont joint

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0430


nettoyage de la boite de vitesses (5) - Page 3 Dsc_0510

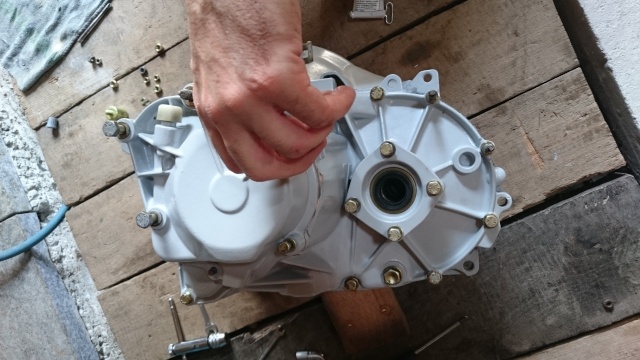

mise en place de la bague de précharge (précédemment déterminé) et serrage du couvercle

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0511

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0512
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeDim 19 Juil 2015, 08:11

remplacement des clips des tulipes graissage des joints à la graisse au silicone et mise en place des tulipes un petit coup sec pour les faire rentrées

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0513

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0514

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0515

Montage de la butée et de ses clips de retenue

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0516

nettoyage de la boite de vitesses (5) - Page 3 Dsc_0517

reste plus qu'à la remplir d'huile et mettre la prise du compteur.
Revenir en haut Aller en bas
Jéjé125tc
Modérateur
Jéjé125tc


Nombre de messages : 6028
Age : 51
Date d'inscription : 14/05/2007
Localisation : Essonne (France)

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeDim 19 Juil 2015, 08:16

Quel travail de minutie et de propreté !
Je suis admiratif drunken

_________________
nettoyage de la boite de vitesses (5) - Page 3 2u44yg1
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeDim 19 Juil 2015, 22:39

Tu as laissé les caches vert sur les roulements ??pas top pour le passage de l'huile dans les roulements. Je les ai enlevés ils sautent tout seul avec un tournevis
Revenir en haut Aller en bas
thierry1500

thierry1500


Nombre de messages : 1083
Age : 59
Date d'inscription : 12/10/2010
Localisation : seine et marne 77

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeLun 20 Juil 2015, 05:52

Superbe travail !!! cheers
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeLun 20 Juil 2015, 05:56

Merci jéjé en même temps j'ai pris mon temps .

pour les caches oui je les ai laissé ils y étaient quand j'ai démonté la boîte. Ça fait plus propre.


Dernière édition par 45mat87 le Lun 20 Juil 2015, 20:39, édité 1 fois
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeLun 20 Juil 2015, 08:23

Tiens je n en avais pas d'origine. Super travail
Revenir en haut Aller en bas
45mat87

45mat87


Nombre de messages : 267
Age : 51
Date d'inscription : 12/10/2008
Localisation : Orleans / Limoges

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeLun 20 Juil 2015, 20:42

Merci, y a plus qu'à voir en fonctionnement.
Revenir en haut Aller en bas
tondu

tondu


Nombre de messages : 1239
Age : 63
Date d'inscription : 13/07/2014
Localisation : strasbourg

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeMar 21 Juil 2015, 04:45

comme pour le remontage du moteur : felicitations
Revenir en haut Aller en bas
hardstyle123

hardstyle123


Nombre de messages : 490
Age : 38
Date d'inscription : 30/08/2012
Localisation : Huy

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeMer 22 Juil 2015, 19:58

Si je peux me permettre j'ai une question

J'ai retrouvé cette pièce au fond du carter en le nettoyant.

Le soucis de ma boîte est que ma 3ème saute quand j'accélère. Il y a un Rapport ?

Et visuellement je ne la vois pas sur mon éclaté de pièce.

Merci

nettoyage de la boite de vitesses (5) - Page 3 Tr075_lrg
Revenir en haut Aller en bas
bourdon41

bourdon41


Nombre de messages : 1726
Date d'inscription : 28/10/2010
Localisation : Vendômois

nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitimeJeu 23 Juil 2015, 06:37

C'est justement un des verrous de la boite, ils se placent en travers dans les puits des axes de fourchettes.

nettoyage de la boite de vitesses (5) - Page 3 20_bil10
Revenir en haut Aller en bas
http://icsunonove.canalblog.com/
Contenu sponsorisé





nettoyage de la boite de vitesses (5) - Page 3 Empty
MessageSujet: Re: nettoyage de la boite de vitesses (5)   nettoyage de la boite de vitesses (5) - Page 3 Icon_minitime

Revenir en haut Aller en bas

nettoyage de la boite de vitesses (5)
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Boite de vitesses
» boite de vitesses 1500
» BOITE A VITESSES
» boite de vitesses 1500
» joint boîte de vitesses

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum de la Fiat Bertone X1/9 :: Technique :: Boite de vitesses, transmission-
Sauter vers:
